液壓增力氣缸
您的位置: 主頁 > 產品展示 > 液壓增力氣缸 >

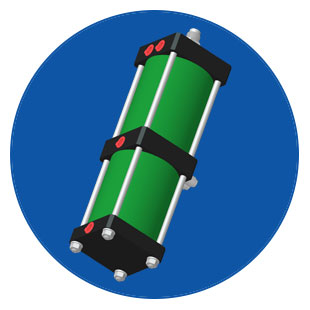

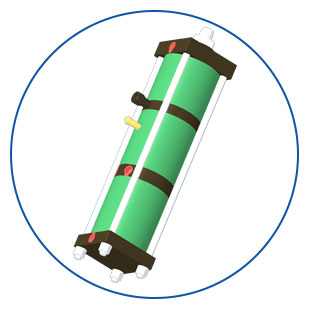

液壓增力氣缸(氣液增力缸)




工作過程:
液壓增力氣缸集氣缸和液壓缸的優點于一身,擁有獨特的三行程工作過程:
1,、快進行程—氣壓驅動,,上模快速接近并壓緊工件,。
2,、工作行程—內部液壓系統自動增壓,完成壓力加工,。
3、返回行程—氣壓驅動,,快速?gòu)?fù)位,,準備下一工作周期。
物理行程:
物理行程是液壓增力氣缸工作過程中物理特性的反映,,分為總行程,、空行程和力行程。
1,、總行程:液壓增力氣缸活塞桿完全返回,,到完全推出,可以走過的極限距離,。
2,、空行程:是一個快進行程過程,指從氣缸完全返回狀態到上模接觸工件,,氣缸走過的距離范圍,。
3、力行程:液壓系統增壓,,推動活塞桿走過的距離,。力行程是總行程中的某一段,用做工作行程,。
產品特性:


文件下載:F系列液壓增力氣缸使用手冊(下載后雙擊文件自解壓)
可選附件:
![]() |
![]() |
![]() |
![]() |
二位五通換向閥—由二個二位五通換向閥及相應氣動元件構成的控制系統,,分別控制液壓增力氣缸的空行程和力行程。 | 感應開關及支架—輸出開關電信號給控制器或PLC,。通過檢測氣缸活塞位置,,對氣缸力行程動作進行判斷。 | 耐震壓力表—安裝在液壓增力氣缸測壓接口,,直接測量和顯示缸內工作壓力,,反映出液壓增力氣缸的工作狀態。 | 壓力變送器—安裝在測壓接口,,測量缸內工作壓力,,輸出電信號給遠端控制器,以便監測和控制液壓增力氣缸的工作狀態,。 |
顏色選擇:有蔥綠和銀灰兩種顏色供選擇,,用戶沒有指定顏色,以銀灰色供貨,。
產品類別:
在0.7MPa的氣源條件下,,產品系列和工作壓力的對應關系是:F02系列-工作壓力 20KN / F03系列-工作壓力 30KN
F05系列-工作壓力 50KN / F08系列-工作壓力 80KN / F10系列-工作壓力100KN / F16系列-工作壓力160KN / F25系列-工作壓力250KN
具體技術規格,請點擊:F02系列F03系列F05系列F08系列F10系列F16系列F25系列A**系列
