FME系列開式精密氣液增力壓力機

機械特性:

1、采用液壓增力氣缸驅動,,在行程的任何位置都可以加壓工作,。
2、機體采用開式結構,,取放工件方便,。機頭可以升降,高度隨意調節,。
3,、焊接消除內應力后,在大型設備上一次性加工出基準面,,精度高,。
4、采用雙導柱結構的上模固定板,,不但防轉,,而且具有極好的導向精度。
5,、工作臺采用雙T形槽安裝固定模具,,上模安裝有多種方式,可靈活選擇,。
6,、工作過程無振動、無沖擊,、無噪音,,極大提高工件加工質量及模具壽命。
7,、輸出壓力與氣源壓力成正比,,對輸出壓力及運行速度的調節方便快捷。
8,、僅僅是普通機械壓力機或液壓機能耗的10%-20%,,極大的節約能耗。
9,、電氣控制系統可以設定工作周期和保壓時間,,設定并記錄工作次數。

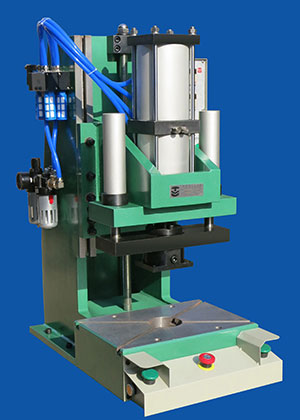

FME系列精密氣液增力壓力機,,機體采用開式結構,,工件上下拿取方便,機體和機頭之間采用一組T形槽連接,機頭可以上下升降調節,,用戶根據工件和模具的高度,,確定機頭實際工作的位置。這樣的機體結構,,確實給機器的調試和使用帶來實實在在的好處和便利,。這是FME系列精密氣液增力壓力機與其他廠家同類產品的重要區別。

產品用途: 適用于五金,、電子,、電器、汽車,、機械,、鐘表、儀器等眾多行業在裝配,、落料,、切割、成型,、翻邊,、壓入、鉚接,、沖縫,、校準和壓印等工序使用。
                  是替代液壓機,、大缸徑氣動壓力機和機械沖床的理想設備,。

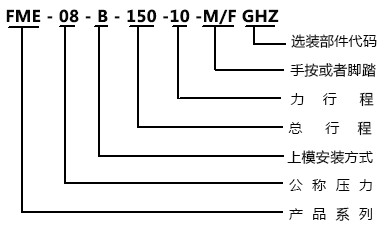

定貨代碼:

例如:定購開式氣液增力壓力機,公稱壓力為80KN(0.7MPa),,總行程100,,力行程10,上模安裝方式B型,,采用雙手按鈕操作,,帶安全光幕防護的精密氣液增力壓力機。
定貨代碼為:FME-08-B-100-10-MG

選裝部件:

氣液增力壓力機 氣液增力壓力機 氣液增力壓力機 氣液增力壓力機
缸內磁環 定貨代碼-S 帶測壓接口 定貨代碼-J 力行程可調 定貨代碼-A 感應開關(行程開關) 定貨代碼-K
氣液增力壓力機 氣液增力壓力機 氣液增力壓力機 氣液增力壓力機
上模安裝方式A型 定貨代碼-A 上模安裝方式B型 定貨代碼-B 上模安裝方式C型 定貨代碼-C 耐震壓力表 定貨代碼-m
氣液增力壓力機 氣液增力壓力機 氣液增力壓力機 氣液增力壓力機
壓力變送器 定貨代碼-P 安全光幕 定貨代碼-G 操作方式(手按/腳踏) 定貨代碼-M/F 峰值儀 定貨代碼-V
氣液增力壓力機 氣液增力壓力機 氣液增力壓力機 氣液增力壓力機
機器工作臺(桌子) 定貨代碼-Z 位移傳感器 定貨代碼-W 波形比較監控系統 定貨代碼-X 載荷傳感器 定貨代碼-Y


性能參數:

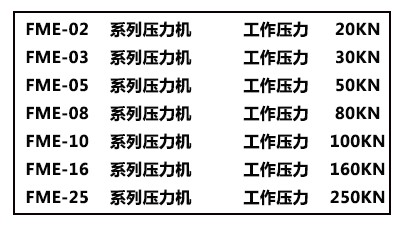

FME系列精密氣液增力壓力機輸出力,、行程及主要參數

  輸出力/0.7MPa U V B*T C D 主要性能參數
定貨型號: 工作力 快進力 返回力 總行程 力行程 臺面尺寸 主軸跨度 調節高度 工作周期 下行速度 保壓時間 操作方式 電源電壓 耗氣量 外形尺寸 凈重
  [KN] [KN] [KN] [mm] [mm] [mm] [mm] [mm] [S] [CM/S] [S] [M/F] [V] [L/次] [CM] [KG]
FME-02-A-U-V-M/F 20 1.6 1.1 50~200 5~45 340*240 180 80~365 1.0 10~60 任意設定 雙手/腳踏 AC220 1.0 50*64*95 270
FME-02-B-U-V-M/F 100~385 280
FME-02-C-U-V-M/F 100~385 290
FME-03-A-U-V-M/F 30 1.6 1.1 50~200 5~45 340*240 180 80~365 1.0 10~60 任意設定 雙手/腳踏 AC220 1.4 50*64*96 275
FME-03-B-U-V-M/F 100~385 285
FME-03-C-U-V-M/F 100~385 295
FME-05-A-U-V-M/F 50 1.6 1.1 50~200 5~45 340*240 180 80~365 1.1 10~60 任意設定 雙手/腳踏 AC220 2.0 50*64*98 280
FME-05-B-U-V-M/F 100~385 290
FME-05-C-U-V-M/F 100~385 300
FME-08-A-U-V-M/F 80 3.5 2.3 75~200 5~40 400*280 200 90~380 1.4 8~48 任意設定 雙手/腳踏 AC220 3.6 56*72*120 430
FME-08-B-U-V-M/F 115~405 450
FME-08-C-U-V-M/F 115~405 470
FME-10-A-U-V-M/F 100 5.4 4.0 75~200 5~30 480*340 230 100~405 1.7 5~38 任意設定 雙手/腳踏 AC220 4.8 64*84*128 660
FME-10-B-U-V-M/F 130~435 690
FME-10-C-U-V-M/F 130~435 720
FME-16-A-U-V-M/F 160 5.4 4.0 75~200 5~30 480*340 230 100~405 2.4 5~38 任意設定 雙手/腳踏 AC220 7.1 64*84*140 670
FME-16-B-U-V-M/F 130~435 700
FME-16-C-U-V-M/F 130~435 730
FME-25-A-U-V-M/F 250 8.5 6.6 75~200 5~35 560*400 260 100~430 3.2 3~30 任意設定 雙手/腳踏 AC220 11.0 72*96*150 950
FME-25-B-U-V-M/F 140~470 1000
FME-25-C-U-V-M/F 140~470 1050

注釋:A,、B、C為上模安裝方式,,U為總行程(可選50-75-100-150-200),,V為力行程(可選5-10-15-20-25-30)。

結構尺寸:

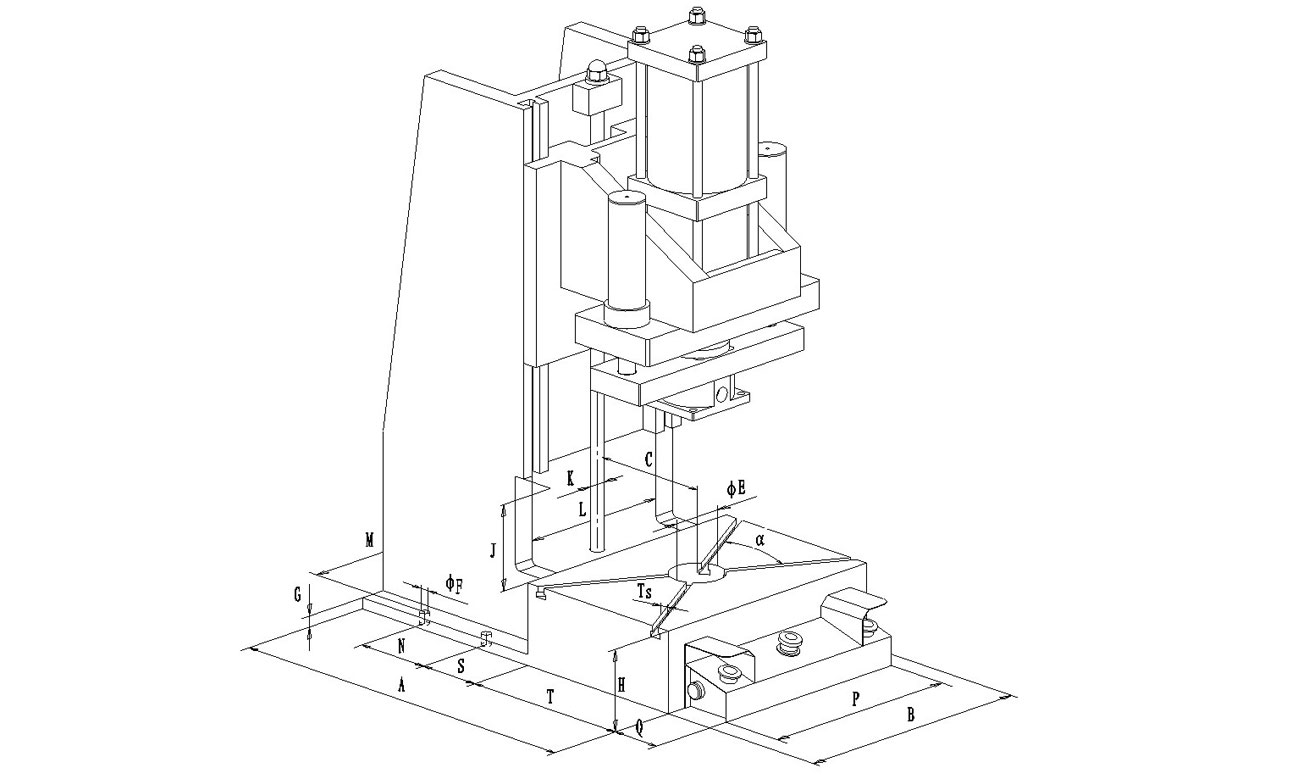

FME系列精密氣液增力壓力機工作臺面及底座結構尺寸

  B T H E α Ts C A S M N F G J K L P Q
定貨型號: 工作臺面相關尺寸 底座結構相關尺寸
  [mm] [mm] [mm] [mm] [°] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
FME-02-A-U-V-M/F 340 240 110 80 60 12 180 540 85 290 130 14 20 130 M24 200 300 100
FME-02-B-U-V-M/F
FME-02-C-U-V-M/F
FME-03-A-U-V-M/F 340 240 110 80 60 12 180 540 85 290 130 14 20 130 M24 200 300 100
FME-03-B-U-V-M/F
FME-03-C-U-V-M/F
FME-05-A-U-V-M/F 340 240 110 80 60 12 180 540 85 290 130 14 20 130 M24 200 300 100
FME-05-B-U-V-M/F
FME-05-C-U-V-M/F
FME-08-A-U-V-M/F 400 280 130 90 60 12 200 620 95 350 150 14 20 150 M24 240 300 100
FME-08-B-U-V-M/F
FME-08-C-U-V-M/F
FME-10-A-U-V-M/F 480 340 150 100 60 12 230 740 110 430 180 18 20 160 M24 300 400 100
FME-10-B-U-V-M/F
FME-10-C-U-V-M/F
FME-16-A-U-V-M/F 480 340 150 100 60 12 230 740 110 430 180 18 20 160 M24 300 400 100
FME-16-B-U-V-M/F
FME-16-C-U-V-M/F
FME-25-A-U-V-M/F 560 400 170 120 60 12 260 860 130 510 200 18 20 180 M24 360 400 100
FME-25-B-U-V-M/F
FME-25-C-U-V-M/F

注釋:T形槽其他尺寸按照GB/T158-1996,。

A型
B型,、C型

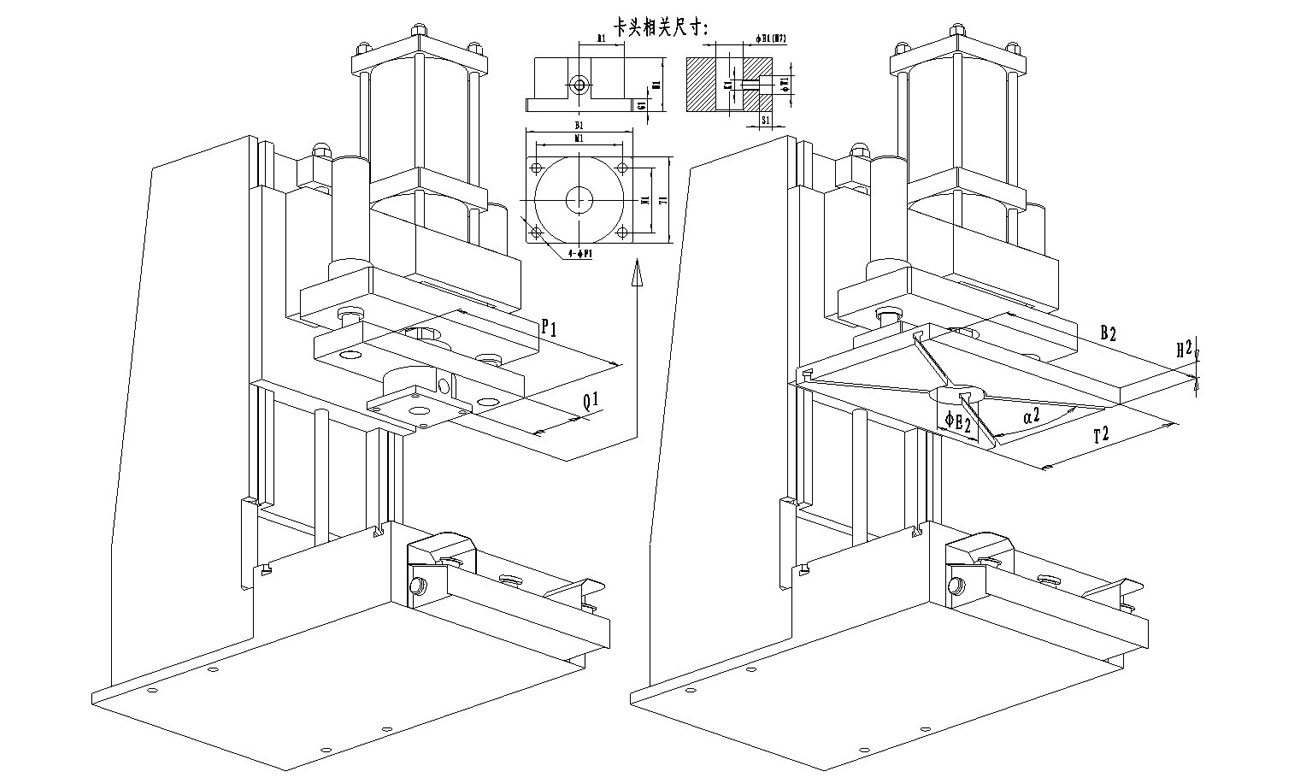

FME系列精密氣液增力壓力機-上模安裝方式A型,、B型及C型結構尺寸

  P1 Q1 B1 T1 H1 M1 N1 G1 F1 R1 E1 K1 W1 S1 B2 T2 H2 E2 α2
定貨型號: A型小平臺螺釘孔安裝方式 A型模柄孔安裝方式 B型、C型上模板尺寸
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [°]
FME-02-A-U-V-M/F 300 100 100 80 50 80 60 12 9 41.5 25 M10 18 12
FME-02-B-U-V-M/F     330 230 30 80 60
FME-02-C-U-V-M/F     330 230 30 80 60
FME-03-A-U-V-M/F 300 100 100 80 50 80 60 12 9 41.5 25 M10 18 12
FME-03-B-U-V-M/F     330 230 30 80 60
FME-03-C-U-V-M/F     330 230 30 80 60
FME-05-A-U-V-M/F 300 100 100 80 50 80 60 12 9 41.5 25 M10 18 12
FME-05-B-U-V-M/F     330 230 30 80 60
FME-05-C-U-V-M/F     330 230 30 80 60
FME-08-A-U-V-M/F 340 110 120 100 55 100 80 13 11 54 28 M12 20 15
FME-08-B-U-V-M/F     390 270 30 90 60
FME-08-C-U-V-M/F     390 270 30 90 60
FME-10-A-U-V-M/F 400 120 140 120 60 116 96 14 13 63 32 M16 26 20
FME-10-B-U-V-M/F     470 330 30 100 60
FME-10-C-U-V-M/F     470 330 30 100 60
FME-16-A-U-V-M/F 400 120 140 120 60 116 96 14 13 63 32 M16 26 20
FME-16-B-U-V-M/F     470 330 30 100 60
FME-16-C-U-V-M/F     470 330 30 100 60
FME-25-A-U-V-M/F 460 130 164 128 70 134 98 15 17 68 40 M20 32 22
FME-25-B-U-V-M/F     550 390 30 120 60
FME-25-C-U-V-M/F     550 390 30 120 60

注釋:T形槽其他尺寸按照GB/T158-1996,。
