BLE系列 開式 立式 (壓力范圍20~250KN)
產品圖片:
機械特性:
1、機體開式結構,采用矩形導軌和絲缸調節升降,剛性好、強度大。 2、鑄件消除內應力后,在大型設備上一次性加工出基準面及T形槽。
3、工作臺和上模固定板采用雙T形槽安裝固定模具,方便穩妥和可靠。 4、上模板導柱結構,具有導向、防轉、行程調節和彈簧復位四項功能。
5、采用液壓增力氣缸驅動,在總行程的任何位置都可以加壓工作。 6、氣缸的行程自適應、輸出壓力及運行速度可以調節,方便快捷。
7、電控系統可以設定工作周期和保壓時間,設定并記錄工作次數。 8、BLE系列是在FLE系列臺式氣液增力壓力機基礎上,增加底座形成。
模具安裝:上模固定板的雙T形槽成60°,用壓板或螺栓固定上模,或采用模柄插入卡頭安裝。具體分為A、B、C、D、E五種類型,請見下圖。
|
|
|
|
|
|
A型
|
B型
|
C型
|
D型
|
E型
|
A型-主軸帶卡頭安裝,不防轉,無總行程調節機構。適用于壓頭重量較輕(3KG以下)不需要防轉,不需要總行程調節的情況。
B型-主軸帶卡頭和雙導柱防轉機構,無總行程調節機構。適用于壓頭重量較輕(3KG以下)并且需要防轉,但不需要總行程調節的情況。
C型-主軸帶卡頭、雙導柱防轉機構及總行程調節機構。適用于壓頭重量較重(3KG以上),采用卡頭和模柄安裝的情況。
D型-無卡頭帶上模板、雙導柱防轉機構及總行程調節機構。適用于上模板安裝,對導向精度和剛性的要求相對較低的情況。
E型-無卡頭帶上模板、四導柱防轉機構及總行程調節機構。適用于上模板安裝,對導向精度和剛性的要求相對較高的情況。
|
下模安裝:工作臺面的雙T形槽成60°角度,下模采用壓板或螺栓固定在臺面上。 |
產品用途:適合于五金、電子、電器、汽車、機械、鐘表、儀器等眾多行業使用。 |
|
|
|
|
BLE系列精密氣液增力壓力機輸出力及臺面尺寸

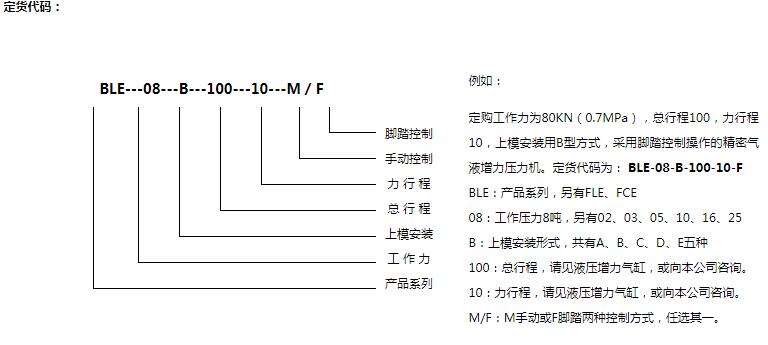

定貨型號 |
氣源壓力0.7MPa
|
A
|
BXT
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
|
|
工作力
|
快進力
|
返回力
|
前后尺寸
|
臺面尺寸
|
主軸跨度
|
臺面孔徑
|
T形槽寬
|
臺面高度
|
地腳
|
間距
|
間距
|
整機重量
|
|
[KN]
|
[KN]
|
[KN]
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
KG
|
BLE-02-*-*-*-M/F |
20
|
1.6
|
1.1
|
490
|
300X240
|
150
|
Φ80
|
12
|
800
|
Φ80
|
500
|
450
|
250
|
BLE-03-*-*-*-M/F |
30
|
1.6
|
1.1
|
490
|
300X240
|
150
|
Φ80
|
12
|
800
|
Φ80
|
500
|
450
|
260
|
BLE-05-*-*-*-M/F |
50
|
1.6
|
1.1
|
490
|
300X240
|
150
|
Φ80
|
12
|
800
|
Φ80
|
500
|
450
|
270
|
BLE-08-*-*-*-M/F |
80
|
3.5
|
2.3
|
530
|
340X260
|
160
|
Φ90
|
12
|
800
|
Φ80
|
540
|
490
|
330
|
BLE-10-*-*-*-M/F |
100
|
5.4
|
4
|
600
|
400X300
|
180
|
Φ90
|
12
|
800
|
Φ80
|
600
|
560
|
400
|
BLE-16-*-*-*-M/F |
160
|
5.4
|
4
|
600
|
400X300
|
180
|
Φ90
|
12
|
800
|
Φ80
|
600
|
560
|
420
|
BLE-25-*-*-*-M/F |
250
|
8.5
|
6.6
|
680
|
440X340
|
200
|
Φ100
|
12
|
800
|
Φ80
|
640
|
640
|
480
|
壓力機行程的更多選擇,請參照相應系列的液壓增力氣缸
|

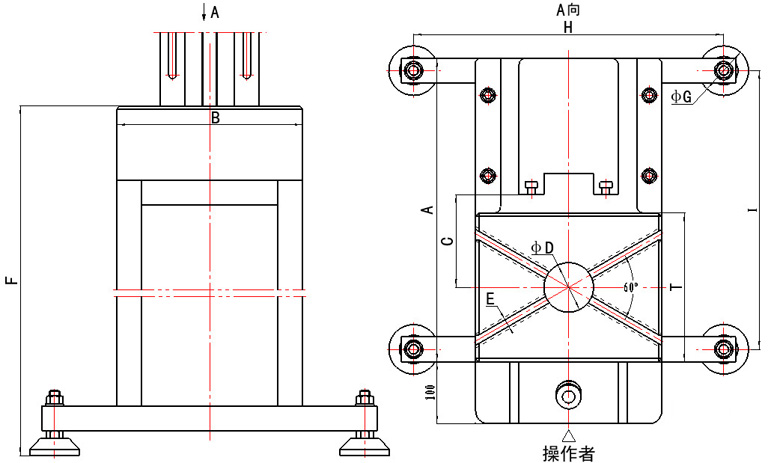

BLE系列精密氣液增力壓力機結構尺寸
|
|
|
BLE-02 |
BLE-03 |
BLE-05 |
BLE-08 |
BLE-10 |
BLE-16 |
BLE-25 |
A型
|
安裝孔徑 |
[mm]
|
φ16X30 |
φ16X30 |
φ16X30 |
φ20X40 |
φ30X50 |
φ30X50 |
φ40X60 |
閉合高度 |
[mm]
|
0-310 |
0-310 |
0-310 |
0-385 |
0-420 |
0-420 |
0-485 |
B型
|
安裝孔徑 |
[mm]
|
φ16X30 |
φ16X30 |
φ16X30 |
φ20X40 |
φ30X50 |
φ30X50 |
φ40X60 |
閉合高度 |
[mm]
|
0-290 |
0-290 |
0-290 |
0-365 |
0-390 |
0-390 |
0-470 |
C型
|
安裝孔徑 |
[mm]
|
φ16X30 |
φ16X30 |
φ16X30 |
φ20X40 |
φ30X50 |
φ30X50 |
φ40X60 |
閉合高度 |
[mm]
|
0-260 |
0-260 |
0-260 |
0-320 |
0-340 |
0-340 |
0-400 |
D型
|
上模板尺寸 |
[mm]
|
260X200 |
260X200 |
260X200 |
300X220 |
340X240 |
340X240 |
380X280 |
T型槽夾角 |
|
60° |
60° |
60° |
60° |
60° |
60° |
60° |
T型槽寬度 |
[mm]
|
12 |
12 |
12 |
12 |
12 |
12 |
12 |
閉合高度 |
[mm]
|
0-300 |
0-300 |
0-300 |
0-370 |
0-400 |
0-400 |
0-470 |
E型
|
上模板尺寸 |
[mm]
|
260X200 |
260X200 |
260X200 |
300X220 |
340X240 |
340X240 |
380X280 |
T型槽夾角 |
|
90° |
90° |
90° |
90° |
90° |
90° |
90° |
T型槽寬度 |
[mm]
|
12 |
12 |
12 |
12 |
12 |
12 |
12 |
閉合高度 |
[mm]
|
0-300 |
0-300 |
0-300 |
0-370 |
0-400 |
0-400 |
0-470 |
閉合高度可以按照用戶特殊要求加大
|
BLE系列精密氣液增力壓力機的工作頻率和耗氣量,與FCE系列同規格相同。 |
|
