MSA系列 帶可調行程(缸徑125~200,,多至五層)
物理參數:
MSA系列多層增力氣缸缸徑,、層數及理論輸出力
|
安裝方式:前法蘭 |
氣缸參數
|
空氣壓力(MPa)
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
氣缸內徑
|
活塞桿
外徑
|
層數
|
推活塞數
|
拉活塞數
|
推力(KN)
|
拉力(KN)
|
推力(KN)
|
拉力(KN)
|
推力(KN)
|
拉力(KN)
|
推力(KN)
|
拉力(KN)
|
推力(KN)
|
拉力(KN)
|
125
|
40
|
2
|
2
|
1
|
8.8
|
4.4
|
11.0
|
5.5
|
13.2
|
6.6
|
15.4
|
7.7
|
17.6
|
8.8
|
125
|
40
|
3
|
3
|
1
|
13.2
|
4.4
|
16.5
|
5.5
|
19.8
|
6.6
|
23.1
|
7.7
|
26.4
|
8.8
|
125
|
40
|
4
|
4
|
1
|
17.6
|
4.4
|
22.0
|
5.5
|
26.4
|
6.6
|
30.8
|
7.7
|
35.2
|
8.8
|
125
|
40
|
2
|
1
|
2
|
4.4
|
8.8
|
5.5
|
11.0
|
6.6
|
13.2
|
7.7
|
15.4
|
8.8
|
17.6
|
125
|
40
|
3
|
1
|
3
|
4.4
|
13.2
|
5.5
|
16.5
|
6.6
|
19.8
|
7.7
|
23.1
|
8.8
|
26.4
|
125
|
40
|
4
|
1
|
4
|
4.4
|
17.6
|
5.5
|
22.0
|
6.6
|
26.4
|
7.7
|
30.8
|
8.8
|
35.2
|
160
|
40
|
2
|
2
|
1
|
14.9
|
7.4
|
18.7
|
9.3
|
22.4
|
11.2
|
26.2
|
13.1
|
29.9
|
14.9
|
160
|
40
|
3
|
3
|
1
|
22.4
|
7.4
|
28.0
|
9.3
|
33.6
|
11.2
|
39.3
|
13.1
|
44.9
|
14.9
|
160
|
40
|
4
|
4
|
1
|
29.9
|
7.4
|
37.4
|
9.3
|
44.9
|
11.2
|
52.4
|
13.1
|
59.9
|
14.9
|
160
|
40
|
2
|
1
|
2
|
7.4
|
14.9
|
9.3
|
18.7
|
11.2
|
22.4
|
13.1
|
26.2
|
14.9
|
29.9
|
160
|
40
|
3
|
1
|
3
|
7.4
|
22.4
|
9.3
|
28.0
|
11.2
|
33.6
|
13.1
|
39.3
|
14.9
|
44.9
|
160
|
40
|
4
|
1
|
4
|
7.4
|
29.9
|
9.3
|
37.4
|
11.2
|
44.9
|
13.1
|
52.4
|
14.9
|
59.9
|
200
|
40
|
2
|
2
|
1
|
24.1
|
12.0
|
30.1
|
15.0
|
36.1
|
18.1
|
42.2
|
21.1
|
48.2
|
24.1
|
200
|
40
|
3
|
3
|
1
|
36.1
|
12.0
|
45.2
|
15.0
|
54.2
|
18.1
|
63.3
|
21.1
|
72.3
|
24.1
|
200
|
40
|
4
|
4
|
1
|
48.2
|
12.0
|
60.2
|
15.0
|
72.3
|
18.1
|
84.4
|
21.1
|
96.4
|
24.1
|
200
|
40
|
2
|
1
|
2
|
12.0
|
24.1
|
15.0
|
30.1
|
18.1
|
36.1
|
21.1
|
42.2
|
24.1
|
48.2
|
200
|
40
|
3
|
1
|
3
|
12.0
|
36.1
|
15.0
|
45.2
|
18.1
|
54.2
|
21.1
|
63.3
|
24.1
|
72.3
|
200
|
40
|
4
|
1
|
4
|
12.0
|
48.2
|
15.0
|
60.2
|
18.1
|
72.3
|
21.1
|
84.4
|
24.1
|
96.4
|
推活塞數:指氣缸活塞桿推出時,,
實際受壓的活塞數量,。
|
拉活塞數:指氣缸活塞桿拉回時,
實際受壓的活塞數量,。
|
|
在推力大,,拉力小的工作狀態,請選擇“推活塞數”大于1,,“拉活塞數”等于1的選項,。
在拉力大,推力小的工作狀態,,請選擇“推活塞數”等于1,,“拉活塞數”大于1的選項。

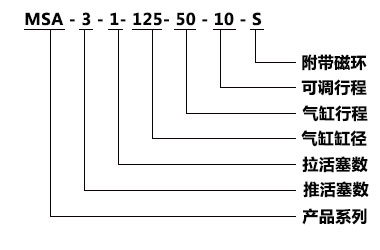

定貨代碼:
例如:
定購缸徑125,,行程50,,總層數3層,可調行程10,,推力大,,拉力小,帶有磁環的多層增力氣缸,。
定貨代碼為:MSA-3-1-125-50-10-S
缸徑 |
層數 |
氣源0.7MPa時輸出力 |
力的種類 |
100MM |
2~5 |
9.2KN~23.0KN |
推力或拉力 |
125MM |
2~5 |
15.4KN~38.5KN |
推力或拉力 |
160MM |
2~5 |
26.2KN~65.5KN |
推力或拉力 |
200MM |
2~5 |
42.2KN~105.5KN |
推力或拉力 |

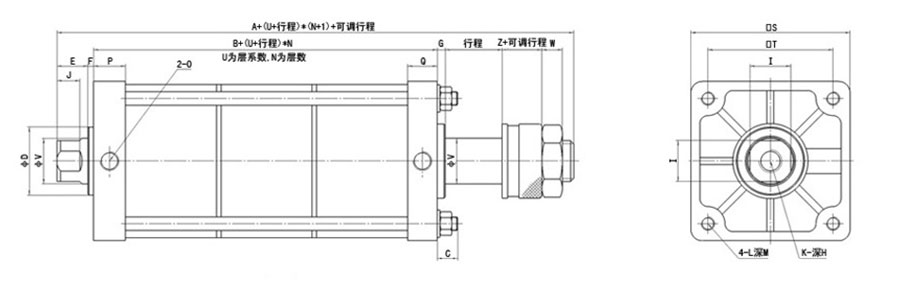

結構尺寸:
MSA系列多層增力氣缸結構尺寸
|
氣缸行程優先選擇25的整數倍,,可調行程選擇5的整數倍。
|
氣缸內徑
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
O
|
P
|
Q
|
S
|
T
|
U
|
V
|
W
|
Z
|
125
|
98
|
50
|
18
|
60f7
|
27
|
5
|
7
|
40
|
36
|
20
|
M20*1.5
|
M12
|
14
|
G3/8
|
28
|
26
|
140
|
110
|
34
|
40
|
18
|
25
|
160
|
98
|
50
|
23
|
65f7
|
27
|
5
|
7
|
40
|
36
|
20
|
M20*1.5
|
M16
|
14
|
G3/8
|
28
|
26
|
180
|
140
|
34
|
40
|
18
|
25
|
200
|
112
|
64
|
23
|
75f7
|
27
|
5
|
7
|
40
|
36
|
20
|
M20*1.5
|
M16
|
18
|
G1/2
|
36
|
32
|
220
|
175
|
34
|
40
|
18
|
25
|
附帶磁鐵的氣缸,,長度尺寸A,、B增加10mm。
|
|
|
其他技術規格,,請點擊: MS系列無可調行程
